MENGENAL KOMPONEN PC (Personal Computer)

By Labels: at
Baik dipostingan kali ini saya akan bergeser dari dunia photoshop ke dunia hardware, dan pembahasannya tentang komponen PC, sekaligu untuk memenuhi nilai tugas mata kuliah TROUBLESHOOTING. baik langsung saja tanpa panjang kalah. cikdot..

|
Komputer dapat didefinisikan sebagai kumpulun rangkaian eleketronika yang berfungsi untuk menerima input, mengolahnya dan menghasilkan suatu output. Input dapat berasal dari keyboard, mouse, dan perangkat lainnya. Sedangkan output dihasilkan dapat berupa gambar visual yang ditampilkan di layer monitor, printer (hasil cetakan), speaker dan media lainnya. Kerja masing-masing komponen dalam komputer saling berhubungan dan menunjang satu sama lain.
Komponen-komponen PC terdiri dari  :
Casing, Motherboard, Processor, Memori, Harddisk, Flopy Drive, Optical Drive, Power Suppy, Heatsink dan Kipas Prosessor, Kartu add-on (VGA Card, Sound Card, Lan Card, Modem internal), Monitor, Mouse, Keyboard, dan lain-lain.
A. Casing
Casing Komputer adalah kotak atau rumah komputer adalah tempat terletaknya Processor (CPU), Motherboard dan peranti2 yang lain. Pada casing ini juga digunakan sebagai tempat untuk melindungi motherboard, floppy drive, power supply , hard disk drive dan komponen-komponen yang lain.
Fungsi Casing :
Untuk melindungi komponen-komponen komputer dari debu, air, panas dan kotoran lainya. Dan juga melindungi dari benturan-benturan fisik, dan untuk tempat Exhaust fan yang berfungsi sebagai pendingin saat komputer beroperasi.

Jenis casing komputer berdasarkan berikut ini :
a. Casing Desktop
Casing desktop merupakan casing berbentuk kotak dengan ukuran lebar kira-kira 30-40 cm dan panjang kira-kira 50-60 cm. Secara umum casing desktop dijadikan tumpuan monitor.
Gambar 1 Casing Desktop
b. Casing Tower
Casing komputer pada tahun 2012 saat ini telah menggunakan casing tower, casing ini mempunyai ruang di dalam casing komputer lebih luas serta suhu dalam casing komputer tidak terlalu cepat panas dan juga lebih mudah dalam menambah komponen lainnya. Casing komputer jenis tower terdiri dari Mini tower dan Middle Tower.

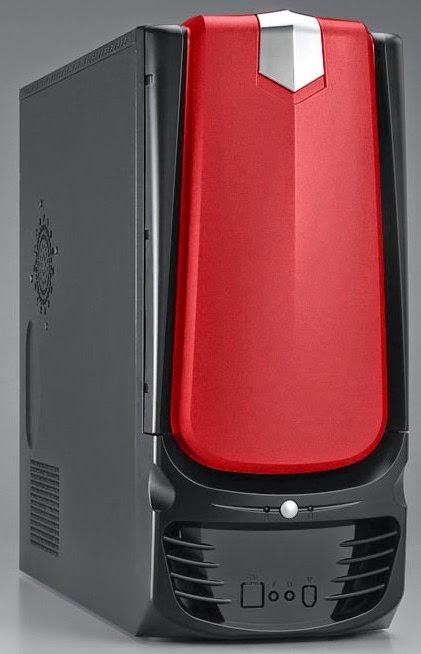

Gambar 2 Casing Tower
A.1. Mini Tower
Casing mini tower, middle tower, dan tower pada dasarnya hampir sama.Perbedaan di antara kedua-dua  jenis tersebut adalah dari segi ukuran, baik tinggi, lebar atau panjangnya lebih kecil dibanding casing komputer midlle tower.
Gambar 3 Mini Tower
B. 1. Middle Tower
Casing mid tower adalah jenis casing komputer yg paling banyak dipakai di pasar rakitan indonesia.dipasaran casing ini  juga sudah dilengkapi dengan power supply unit (PSU), lampu power, lampu turbo,lampu hard disk dan kabel-kabel lampu, tapi untuk fan mungkin optional, tergantung jenis segment casing komputer yang dipilih.
Gambar 4  Middle Tower
C. 1. Casing Mini ltx
Inilah casing yg booming di thn 2012, jenis casing mini-itx  ini akan banyak ditemui di kantor-kantor dan POS ( point of Sales).  POS adalah tempat seperti di loket loket pembayaran atau loket parkir serta seperti  untuk showroom seperti pameran  dan lain lainya yg mengumakan space yg terbatas dan  keindahan product.
Gambar 5 Casing Mini 1tx
B. Motherboard
Motherboard merupakan perangkat utama yang berfungsi sebagai tempat memasang komponen internal sebuah komputer. Motherboard menghubungkan dan mengaktifkan semua komponen komputer sehingga dapat bekerja secara optimal. Komponen komputer yang terpasang pada motherboard, antara lain prosesor, VGA Card, sound card, LAN card, heatsink dan kipas prosesor serta kabel-kabel data. Seiring perkembangan teknologi internal yang terintegrasi (onboard), seperti VGA card, sound card, dan LAN card, sehingga Anda dapat menghemat biaya dalam merakit komputer.
Gambar 6 Motherboard

a)      Spesifikasi Motherboard Pentium I
CPU Intel Pentium MMX, 166 MHz
-Motherboard QDI VX III (3 ISA, 4 PCI, 4 SIMM, 1 DIMM)
-Chipset Intel Triton 82430VX
-BIOS Award Modular (07/07/97)
-Motherboard id 07/07/97-i430VX-NS306-2A59GQ1EC-00
-Chipset Intel Triton 82430VX
-BIOS Award Modular BIOS v4.51PG
-BIOS message P5I430VX/250DM Explorer II BIOS V3.5S07/09/97
-chipset North Bridge Intel 82437VX
Gambar 7 Motherboard Pentium 1

b)      Spesifikasi Motherboard Pentium II
-Chip Set Intel
-Video Chip Set None
-Maximum Onboard Memory 384MB (EDO & SDRAM supported)
-Maximum Video Memory None
-Cache 256/512KB (located on Pentium II CPU)
-BIOS AMI Dimensions 305mm x 244mm
-I/O Options 32-bit PCI slots (5), floppy drive interface, green PC
connector, IDE interfaces (2), parallel port, PS/2 mouse port, serial
ports (2), IR connector, USB connectors (2), ATX power connector,
AGP slot
-NPU Options None
Gambar 8 Motherboard Pentium 2

c)      Spesifikasi Motherboard Pentium III
Chipset Intel 82443BX PAC
-Memory Capacity Two DIMM sockets for up to 512 MB SDRAM(16
MB minimum)
-Memory Type/Size Supports Intel
4-clock, 72-bit ECC or 64-bit
non-ECC, unbuffered 66-MHz or 100-MHz DIMMs
-DIMM Sizes 16 MB, 32 MB, 64 MB, 128 MB, 256 MB
-Memory Voltage 3.3V only
-USB Two stacked USB connectors
-BIOS Type 4 Mb bootblock Flash,AMI BIOS 4Mb Flash
-Special Features Plug and Play, IDE drive auto-configure,
Advanced Power Management (APM) 1.2,
ACPI 1.0, DMI 2.0 ECC/Parity support,
LS120 support, Multilingual support

Gambar 9 Motherboard Pentium 3

d)      Spesifikasi Motherboard Pentium IV
RAM Dual Channel atau Quad Channel
ECC Registered & FBDIMM
-Chassis Model tower, rackmount dan blade
-Graphics Controller On-board
-Power Connector 24-pin & 8-pin auxiliary 500 watt -750 watt
-Socket Processor Dual Socket atau Lebih Processor Intel Xeon atau Itanium
-Slot PCI tersedia PCI-X dan 64-bit
Gambar 10 Motherboard Pentium 4

e)      Spesifikasi Motherboard Dual Core
-Max CPU Configuration 1
-TCASE 74.1°C
-Package Size 37.5mm x 37.5mm
-Processing Die Size 82 mm2
-Processing Die Transistors 228 million
-Socket Supported LGA775
-Halogen Free Options Available Yes
-Clock Speed 2.7 GHz
-L2 Cache 2 MB
-Bus/Core Ratio 13.5
-FSB Speed 800 Mhz
-Instruction Set 64-bit
-Embedded Options Available No
-Supplemental SKU No
-Lithography 45 nm
-Max TDP 65 W
-VID Voltage Range 0.8500V-1.3625V
Gambar 11 Motherboard Dual Core

f)      Spesifikasi Motherboard Core2Duo
-LGA775 Core 2 Duo
-Chipset Intel G31, ICH7
-Front Side Bus 1600(O.C)/1333/1066/800 MHz
-Dual 2 DDR2 1600(O.C)/1333/1066/800
-1x PCIe x16, 1x PCIex1,2 x PCI;Support Intel next generation 45nm CPU; Support Enhanced Intel Speed Step Technology (EIST)
Gambar 12 Motherboard Core Duo

g)      Spesifikasi Motherboard Quad Core
-CPU Socket LGA 775
-Multi-Core Quad-Core
-Operating Frequency 2.66GHz
-Cache 6MB L2
-64 bit Support Yes
-Cooling Device Heatsink adn Fan
Gambar 13 Motherboard Quad Core

h)      Spesifikasi Motherboard Core i3
-CPU Socket 1156 LGA
-Cache 3.0 MB
-Kecepatan Clock 2.50 Ghz
-TDP / Daya Maks 28
-Jenis Memori DDR3L 1333/16000, LPDDR3 1600/1866
-Grafik Intel® Iris™ Graphics 6100
Gambar 14 Motherboard Core i3

i)      Spesifikasi Motherboard Core i5
-CPU Socket 1156 LGA
- Cache 3.0 MB
- Kecepatan Clock 2.30 Ghz
-TDP / Daya Maks 15
-Jenis Memori DDR3L 1333/16000, LPDDR3 1600/1866
-Grafik Intel® Iris™ Graphics 5500

Gambar 15 Motherboard i3

j)      Spesifikasi Motherboard Core i7
-CPU Socket 1366 LGA
-6 Core, 12 Threads
-Intel® Turbo Boost Technology 2.0
-Intel® Hyper-Threading Tehnoogy
-Supports LGA 2011 socket Intel® X79 Express Chipset-based motherboards
-Up to 15 MB Intel® Smart Cache
-Integrated Memory Controller
4 channels off DDR3 1600 MHz, 1DPC
-Intel® AVX and AES
-40 PCI Express*1 Lanes
-SSE4.1 & SSE4.2 Instructions
Gambar 16 Motherboard Core i7
C. Processor
Prosessor dapat dikatakan otak komputer, karena  prosessor berfungsi untuk mengatur seluruh pekerjaan yang dilakukan oleh  sebuah komputer. Prosessor berkaitan dengan kecepatan kerja sebuah komputer, kecepatan prosessor sudah mencapai Gigahertz. Ukuran tersebut adalah hitungan kecepatan prosesor dalam mengolah data atau informasi. Merk prosesor yang banyak beredar dipasatan adalah AMD, Apple, Cyrix VIA, IBM, IDT, dan Intel. Bagian dari terpenting dari prosesor terbagi 3 yaitu :

• Aritcmatics Logical Unit (ALU)
• Control Unit (CU)
• Memory Unit (MU)
Perkembangan Prosessor :
A. 1971-4004 Microprocessor
Gambar 17 Microprosessor 4004
Pada tahun 1971 munculnya microprocessor pertama Intel, yang merupakan cikal bakal dari prosessor i4040. Processor 4  bit ini yang direncanakan untuk menjadi otak calculator, pada tahun yang sama (1971), intel membuat revisi ke i440. Awalnya dipesan oleh sebuah perusahaan Jepang untuk pembuatan kalkulator, ternyata prosessor ini jauh lebih hebat dari yang diharapkan sehingga Intel membeli hak guna dari perusahaan Jepang tersebut untuk perkembangan dan penelitian lebih lanjut. Di sinilah cikal bakal untuk perkembangan ke arah prosessor komputer.
B. 1972-8008 Microprocessor
Gambar 18 Microprosessor 8008
Pada tahun 1972 munculah mickroprocessor 8 bit pertama, microprocessor 8008 yang bekekuatan 2 kali lipat dari pendahuluannya yaitu 4004. Processor ini agak kurang disukai karena multivoltage, lalu baru muncul processor i8080, disini ada perubahan yaitu jadi triple voltage, pake teknologi NMOS (tidak PMOS lagi), dan mengenalkan pertama kali sistem clock generator (pake chip tambahan), dikemas dalam bentuk DIP Array 40 pins.
C. 1974-8080 Microprocessor
Gambar 19 Microprosessor 8080
Microprocessor ini menjadi otak dari sebuah komputer yang bernama Altair, pada saat itu terjual sekitar sepuluh ribu dalam 1 bulan.
D. 1978-8086-8088 Microprocessor
Gambar 20 Microprosessor 8088
Sebuah penjualan penting dalam divisi komputer terjadi pada produk untuk komputer pribadi buatan IBM yang memakai prosesor 8088 yang berhasil mendongkrak nama Intel. Prosesor ini memiliki register 16-bit, bus data eksternal 16-bit, dan memori addressing 20-bit. Prosessor in juga dilengkapi dengan teknologi HMOS, komponen pendukung bus 16 sangat langka, sehingga harganya menjadi sangat mahal.
E. 1982-826 Microprocessor
Gambar 21 Microprosessor 286
Intel 286 atau yang dikenal dengan nama 80286 adalah sebuah prosessor yang pertama kali dapat mengenali dan menggunakan software yang digunakan untuk prosessor sebelumnya. 286 Microprocessor merupakan prosessor dengan register 16-bit, bus eksternal16-bit, mode protected terbatas yang dikenal dengan mode STANDARD yang menggunakan memori addressing 24-bit yang mampu mengakses maksimal 16 MB memori.
F. 1985-Intel1386TM Microprocessor
Gambar 22 Microprosessor 1386
Intel 386 adalah sebuah prosessor yang memiliki 275.000 transistor yang tertanam diprosessor tersebut yang jika dibandingkan dengan 4004 memiliki 100 kali lipat lebih banyak dibandingkan dengan 4004.
G. 1989-Intel 486TM DX CPU Microprocessor
Gambar 23 Microprosessor 486
Processor yang pertama kali memudahkan berbagai aplikasi yang tadinya harus mengetikkan command-command menjadi hanya sebuah klik saja, dan mempunyai fungsi komplek matematika sehingga memperkecil beban kerja pada processor.
H. 1993-Intel® Pentium® Processor
Gambar 24 Intel Pentium Processor
Processor generasi baru yang mampu menangani berbagai jenis data seperti suara, bunyi, tulisan tangan, dan foto.
I. 1995-Intel® Pentium® Pro Processor
Gambar 25 Intel Pentium Pro Processor
Processor yang dirancang untuk digunakan pada aplikasi server dan workstation, yang dibuat untuk memproses data secara cepat, processor ini mempunyai 5,5 jt transistor yang tertanam.
J. 1997-Intel® Pentium® II Processor
Gambar 26 Intel Pentium II Processor
Processor Pentium II merupakan processor yang menggabungkan Intel MMX yang dirancang secara khusus untuk mengolah data video, audio, dan grafik secara efisien. Terdapat 7.5 juta transistor terintegrasi di dalamnya sehingga dengan processor ini pengguna PC dapat mengolah berbagai data dan menggunakan internet dengan lebih baik.
K. 1998-Intel® Pentium II Xeon® Processor
Gambar 27 Intel Pentium II Xeon Processor
Processor yang dibuat untuk kebutuhan pada aplikasi server. Intel saat itu ingin memenuhi strateginya yang ingin memberikan sebuah processor unik untuk sebuah pasar tertentu.
L. 1999-Intel® Celeron®  Processor
Gambar 28 Intel Celeron Processor
Processor Intel Celeron ini memiliki bentuk dan formfactor yang sama dengan processor Intel jenis Pentium, tetapi hanya dengan instruksi-instruksi yang lebih sedikit, L2 cache-nya lebih kecil, kecepatan (clock speed) yang lebih lambat, dan harga yang lebih murah daripada processor Intel jenis Pentium.
M. 1999-Intel® Pentium® Processor Pentium III
Gambar 29 Processor Pentium III
merupakan processor yang diber tambahan 70 instruksi baru yang secara dramatis memperkaya kemampuan pencitraan tingkat tinggi, tiga dimensi, audio streaming, dan aplikasi-aplikasi video serta pengenalan suara.
L. 1999-Intel® Pentium® III Xeon® Processor
Gambar 30 Processor Xeon Pentium III
Keunggulan processor ini adalah ia dapat mempercepat pengolahan informasi dari system bus ke processor, yang juga mendongkrak performa secara signifikan. Processor ini juga dirancang untuk dipadukan dengan processor lain yang sejenis.
O. 2000-Intel® Pentium® 4 Processor
Gambar 31 Processor Pentium 4
Processor Pentium IV merupakan produk Intel yang kecepatan prosesnya mampu menembus kecepatan hingga 3.06 GHz. Pertama kali keluar processor ini berkecepatan 1.5GHz dengan formafactor pin 423, setelah itu intel merubah formafactor processor Intel Pentium 4 menjadi pin 478 yang dimulai dari processor Intel Pentium 4 berkecepatan 1.3 GHz sampai yang terbaru yang saat ini mampu menembus kecepatannya hingga 3.4GHz.
P. 2001-Intel® Xeon® Processor

Gambar 32 Xeon Processor
Processor Intel Pentium 4 Xeon merupakan processor Intel Pentium 4 yang ditujukan khusus untuk berperan sebagai computer server. Processor ini memiliki jumlah pin lebih banyak dari processor Intel Pentium 4 serta dengan memory L2 cache yang lebih besar pula.
Q. 2001-Intel® Itanium® Processor
Gambar 33 Itanium Processor
Itanium adalah processor pertama berbasis 64 bit yang ditujukan bagi pemakain pada server dan workstation serta pemakai tertentu. Processor ini sudah dibuat dengan struktur yang benar-benar berbeda dari sebelumnya yang didasarkan pada desain dan teknologi Intel’s Explicitly Parallel Instruction Computing (EPIC).R. 2002-Intel® Itanium® Processor
Gambar 34 2002 Itanium Processor
Itanium 2 adalah generasi kedua dari keluarga Itanium
S. 2003-Intel® Pentium® M Processor

Gambar 35 2003 Intel Pentium M Processor
Chipset 855, dan Intel® PRO/WIRELESS 2100 adalah komponen dari Intel® Centrino™. Intel Centrino dibuat untuk memenuhi kebutuhan pasar akan keberadaan sebuah komputer yang mudah dibawa kemana-mana.
T. 2004-Intel Pentium M 735/745/755 Processor
Gambar 36 Pentium M 735/745/755
Dilengkapi dengan chipset 855 dengan fitur baru 2 Mb L2 Cache 400MHz system bus dan kecocokan dengan soket processor dengan seri-seri Pentium M sebelumnya.
U. 2004-Intel E7520/E7320 Chipsets
Gambar 37 Intel E7520
7320/750 dapat digunakan untuk dual processor dengan konfigurasi 800MHz FSB, DDR2 400 memory, dan PCI Express peripheral interfaces.
V. 2005-Intel Pentium 4 Extreme Edition 3.73GHz
Gambar 38 Intel Pentium 4 Extrem
Sebuah processor yang ditujukan untuk pasar pengguna komputer yang menginginkan sesuatu yang lebih dari komputer, processor ini menggunakan konfigurasi 3.73GHz frequency, 1.066GHz FSB, EM64T, 2MB L2 cache, dan HyperThreading.
W. 2005-Intel Pentium D 820/830/840
Gambar 39 Intel Pentium D
Processor berbasis 64 bit dan disebut dual core karena menggunakan 2 buah inti, dengan konfigurasi 1MB L2 cache pada tiap core, 800MHz FSB, dan bisa beroperasi pada frekuensi 2.8GHz, 3.0GHz, dan 3.2GHz. Pada processor jenis ini juga disertakan dukungan HyperThreading.
X. 2006-Intel Core 2 Quad Q6600
Gambar 40 Intel Core 2 Quad
Processor untuk type desktop dan digunakan pada orang yang ingin kekuatan lebih dari komputer yang ia miliki memiliki 2 buah core dengan konfigurasi 2.4GHz dengan 8MB L2 cache (sampai dengan 4MB yang dapat diakses tiap core), 1.06GHz Front-side bus, dan thernal design power (TDP).
Y. 2006-Intel Quad-core Xeon X210/X3220
Intel Quad-Core Xeon
Processor yang digunakan untuk tipe server dan memiliki 2 buah core dengan masing-masing memiliki konfigurasi 2.13 dan 2.4GHz, berturut-turut, dengan 8MB L2 cache (dapat mencapai 4MB yang diakses untuk tiap core), 1.06GHz Front-side bus, dan thermal design power
Z. Intel Core 2 Duo
Gambar Intel Core 2 Duo
Intel Core 2 Duo merupakan bagian keluarga mikroprossesor dari Intel dan merupakan generasi kedua dari arsitektur Core. Processor ini dibuat dengan menggunakan teknologi 45 nanometer dari Intel dan sirkuit Hafnium yang ditanamkan didalamnya. Dengan 6 MB L2 cache dan 1333 MHz front side bus, kinerja processor meningkat hingga 40 persen dan efisiensi daya meningkat hingga 40 persen dibandingkan prosessor Intel generasi sebelumnya.
AA. Intel Core i3
Gambar Intel Core i3
diluncurkan dengan dua tipe, yaitu untuk desktop processor dan mobile processor (notebook). Untuk tipe desktop, Intel Core i3 menggunakan microarchitecture yang diberi codename Clarkdale, yang memilik L3 Cache sebesar 4 MiB, dengan Thermal Design Power (TDP) sebesar 74 Watt. Core i3 memiliki core processor sebanyak dua, sedangkan untuk socket yang digunakan masih socket LGA 1156, sama dengan yang digunakan untuk processor Intel Core i3 adalah didalam processor sudah terdapat GPU atau  dengan kata lain, didalam processor sudah terintegrasi dengan GPU.
BB. Intel Core แป‹5
Gambar Intel Core i5
Kelebihan Core i5 ini adalah ditanamkannya fungsi chipset Northbridge pada inti processor (dikenal dengan nama MCH pada Motherboard). Maka motherboard Core i5 yang akan menggunakan chipset Intel P55 (dikelas mainstream) ini akan terlihat lowongan tanpa kehadiran chipset northbrige. Jika Core i7 menggunakan Triple Channel DDR3. Penggunaan dayanya juga diturunkan Dual Channel DDR3. Penggunaan dayanya juga diturunkan menjadi 95 Watt. Chipset P55 ini mendukung Triple i7 menggunakan Triple Channel DDR3, maka di Core i5 hanya menggunakan Dual Channel DDR3. Penggunaan dayanya juga diturunkan menjadi 95 Watt. Chipset P55 ini mendukung Triple Graphic Cards (3x) dengan 1x16 PCI-E slot dan 2x8 PCI-E slot. Pada Core i5 cache tetap sama, yaitu 8 MB L3 cache.
