CC. Intel Core i7|
 |
| Gambar 1 Intel Core i7 |
Core i7 sendiri adalah processor pertama dengan
teknologi “Nehalem”. Nehalem menggunakan platform baru yang betul-betul berbeda
dengan generasi sebelumnya. Salah satunya adalah mengintegrasikan chipset MCHI
langsung di processor, bukan motherboard. Nehalem juga mengganti fungsi FSB
menjadi QPI (Quick Path Interconnect) yang lebih revolusioner.|
D. Memori
 |
| Gambar 2 RAM |
Memori adalah media penyimpan data yang terdapat
pada sebuah komputer. Kapasitas memori sebuah komputer dapat mempengaruhi
kecepatan kerja komputer tersebut. Memori utama terdiri dari komponen-komponen
berikut ini :
- ROM (Read Only Memory)
Rom adalah memori yang
data programnya hanya bisa dibaca. Pada komputer, ROM biasanya disebut dengan basic input output system (BIOS).
- RAM (Random Access Memory)
|
| Gambar 3 RAM |
Ram adalah memori yang hanya dapat
digunakan pada saat komputer dalam keadaan hidup.Ram memiliki beberapa
jenis sebagai berikut:
- RAM FPM
 |
| Gambar 4 FPM |
FPM RAM .
Muncul pada tahun 1987,RAM jenis FPM (Fast Page Mode) merupakan RAM paling
kerap digunakan dalam system komputer pada masa itu,FPM bekerja pada rentang
frekuensi 16MHz hingga 66MHz dengan access time sekitar 50ns.selain itu FPM
mampu mengolah transfer data (bandwith) sebesar 188,71MB/detik, FPM juga
dikenali sebagai DRAM (Dynamic Random Access Memory) saja,FPM menggunakan modul
memori SIMM 30 pin & SIMM 72 pin.
- EDORAM
 |
| Gambar 5 EDO RAM |
EDORAM Muncul
pada tahun 1995,Extended Data Output Dynamic Random Access Memory yang
merupakan penyempurnaan dari FPM. EDORAM mempunyai access time sekitar 70ns
hingga 50ns & bekerja pada frekuensi 33MHz hingga 75MHz.
- SDRAM (Synchronous DRAM)
 |
| Gambar 6 SD RAM |
Muncul pada peralihan 1996-1997 SDRAM memiliki
168 pin, SDRAM merupakan pengatur (synchronizes)
memori atau CPU clock yang
berfungsi untuk melakukan pemindahan data yang lebih cepat. SDRAM tersedia
dalam 2 kemasan dengan 2 kecepatan yang berbeda, yaitu 100 MHz (PC-100) dan 133
MHz (PC-133).
- RDRAM
 |
| Gambar 7 RD RAM |
RDRAM muncul pada tahun 199,
yang menggunakan modul RIMM, transfer data secara serial pada data bus 16-bit,
dengan kecepatan 16GB/det.
- DDR (Double Data Rate)
 |
| Gambar 8 DDR 1 |
Muculnya pada tahun 2000, ciri-ciri DDR sama
dengan SDRAM, tetapi kecepatanya dalam memindahkan data (data transfer) mendekati kecepatan sistem clock. DDR memiliki 184 pin
dan tersedia dalam tiga pilihan kecepatan, yaitu 266MHz, 333MHz, dan 400MHz.
- DDR2
 |
| Gambar 9 DDR 2 |
Munculnya pada tahun 2004, DDR2 (double data rate 2 synchronous dynamic
random access) adalah teknologi RAM yang digunakan sebagai media
penyimpanan data dengan kecepatan tinggi pada komputer atau alat elektronik
yang lain. Keunggulan utama dari DDR2 kemampuannya untuk mengoperasikan data
bus eksternal dua kali lebih cepat dari pada DDR. Hal ini dilakukan dengan
meningkatkan bus signaling dan
mengoperasikan sel-sel memori setengah clock
rate (seperempat data transfer rate).
- DDR3
 |
| Gambar 10 DDR 3 |
Munculnya pada tahun 2007, keunggulan DDR3 yaitu
kemampuannya untuk melakukan transfer data I/0 sebanyak delapan kali rate sel-sel memori, sehingga dapat
memproses data lebih cepat dibandingkan dengan processor pendahulunya.
Kapasitas chip standar DDR3 sebesar
512MB s.d 8 GB.
- SIM (Single In-Line Memory Module)
 |
| Gambar 11 SIM |
Artinya modu/chip memori ditempel di salah 1
sisi sirkuit PCB, memori ini hanya mempunyai jumlah kaki (pin) sebanyak 30
& 72 buah.
 |
| Gambar 12 Harddisk |
Harddisk merupakan media penyimpanan data dengan kapasitas memori yang besar. Biasanya
harddisk digunakan untuk menyimpan
sistem operasi. Kecepatan harddisk ditentukan oleh kecepatan putaran
piringan penyimpanan data harddisk, yang biasanya disebut dengan rpm (rotation per minute), semakin besar rpm
sebuah harddisk, semakin cepat harddisk bisa melakukan penyimpanan dan
pembacaan data.
Berdasarkan tipe
harddisk dibedakan menjadi 3 macam :
- Interface koneksi yaitu tipe IDE / ATA banyak digunakan pada komputer
- Tipe SCSI banyak ditemui pada komputer server
- SSD (Solid State Driver) hardisk teknologi baru menggunakan nand flash bkn piringan seperti HDD biasa
 |
| Gambar 13 Flopy Drive |
Cakram liuk atau disket (bahasa Inggris: floppy disk)
adalah sebuah perangkat penyimpanan data yang terdiri dari
sebuah medium penyimpanan magnetis bulat yang tipis dan lentur dan dilapisi
lapisan plastik berbentuk persegi atau persegi panjang. Cakram liuk
"dibaca" dan "ditulis" menggunakan kandar cakram liuk (floppy
disk drive, FDD). Kapasitas cakram liuk yang paling umum adalah 1,44 MB (seperti yang tertera
pada cakram liuk), meski kapasitas sebenarnya adalah sekitar 1,38 MB.
 |
| Gambar 14 Optical Drive |
Optical drive merupakan perangkat keras
penyimpanan data dengan media penyimpanan berupa keping CD/DVD dan menggunakan
teknologi optik. Teknologi optik yang digunakan pada media ini adalah laser
yang digunakan untuk menulis dan mengambil data. CDROM menggunakan media
penyimpanan berupa compact disc (CD)
yang memiliki kapasitas memori sebesar 700 MB, sedangkan DVDROM menggunakan
berupa digital video disc (DVD)
dengan kapasitas memori sebesar 4,7 GB. Bahkan jenis DVD double layer memiliki kapasitas memori hingga 8 GB. Pada umumnya,
sebuah perangkat DVDROM juga digunakan untuk membaca CD.
H. Power Suppy
 |
| Gambar 15 |
 |
| Gambar 16 |
 |
| Gambar 17 |

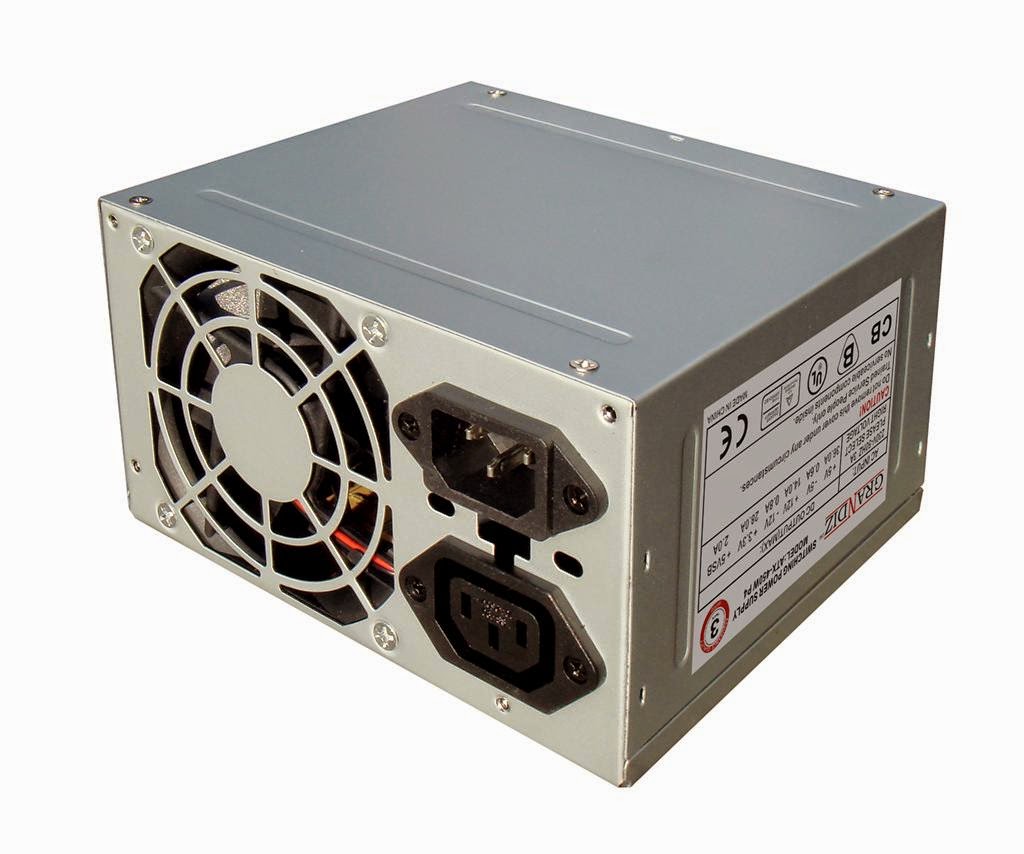

Power supply berfungsi untuk mengubah tegangan
AC menjadi DC dan menyuplainya ke komponen-komponen hardware yang membutuhkan
arus dan tegangan pada motherboard. Power supplay terdiri dari dua model, yaitu
model AT dan ATX.
- PSU AT ( Power Supply Unit Advanced Technologi) yaitu PSU jenis ini hanya mempunyai 12 pin, kabel Power langsung ke casing depan, jadi jika kita mematikan melalui tombol power di depan, arus listrik langsung terputus, tidak ada aliran listrik sama sekali.
- PSU ATX (Power Supply Unit Advanced Extended) yaitu PSU dalam jenis ini ada yang 20 pin dan 24 pin, dimana dalam PSU jenis ini kabel lebih di tekankan pada kabel kuning (12V) karena semakin tinggi spesifikasi PC semakin tinggi juga kebutuhan dayanya.
I. Heatsink dan Kipas Prosessor
 |
| Gambar 18 Heatsink |
Heatsink
dan kipas merupakan perangkat yang berperan penting
dalam menjaga suhu prosessor. Suhu merupakan faktor yang sangat mempengaruhi
kerja komputer secara keseluruhan. Heatsink
dan kipas proses biasanya didapatkan pada saat membeli sebuah prosessor,
namun jika heatsink dan kipas
prosessor masih belum dapat mendinginkan proses dengan optimal, perlu dilakukan
penggantian dengan heatsink dan kipas
prosessor yang lebih baik, agar prosessor dapat digunakan untuk jangka waktu
yang lebih lama.
J.VGA Card
VGA Card
adalah salah satu kartu yang terpasang pada slot ekpansi. Kartu ini berfungsi
untuk menampilkan data ke layar (monitor). Pada awal perkembangan teknologi
komputer, pekerjaan grafis sepenuhnya dibebankan kepada prosessor. VGA Card
harus dipasangkan pada motherboard sesuai dengan slot yang tersedia pada
motherboard tersebut.
Beberapa tipe VGA Card
sebagai berikut :- VGA AGP
VGA AGP merupakan salah satu tipe VGA yang
memiliki slot khusus pada motherboard. Biasanya slot AGP berwarna coklat,
sehingga VGA card yang kita miliki harus dipasang pada slot itu. Tipe AGP juga
harus disesuaikan dengan tipe VGA card yang digunakan (2x, 4x atau 8x).
Pemasangan VGA Card pada slot-nya harus dilakukan dengan
benar, karena kesalahan dalam hal ini dapat mengakibatkan terbakarnya
mohterboard
 |
| Gambar 19 VGA AGP |
- VGA PCI Express
PCI Express atau dikenal
juga sebagai PCIe adalah perangkat yang diluncurkan Intel. PCI Express didesain
untuk menggantikan peran bus PCI local, bus PCI-X high end dan interface VGA card AGP. Tidak seperti interface PC
yang lain, PCIe tersusun dalam point to
point.
Keunggulan
VGA PCIe sebagai berikut :
- Memiliki kecepatan transmisi data yang lebih baik.
- Memiliki tingkat tampilan grafis yang lebih baik.
- Memiliki kapasitas memori yang lebih besar.
 |
| Gambar 20 VGA PCI Express |
K. Sound Card
 |
| Gambar 21 Sound Card |
Sound
Card PCI adalah sound card yang dipasang pada slot PCI motherboard. Sound Card PCI tipe ini memiliki keunggulan pada kualitas suara
yang dihasilkan. Jika hanya digunakan untuk keperluan standar, seperti
mendengarkan musik, sound card tipe
ini terlalu mahal. Namun jika Anda termasuk orang yang bekerja dibidang rekam sound card ini merupakan perangkat yang
dapat diandalkan.
L. Lan Card
 |
| Gambar 22 Lan Card |
Lan Area Network (LAN) card merupakan yang
digunakan untuk menghubungkan komputer pada sebuah jaringan. Dengan teknologi
ini, seseorang dapat mengakses informasi pada komputer lain yang terhubung
dalam suatu jaringan lokal. Hal ini memudahkan dan membuat pekerjaan lebih efektif,
karena transfer data dapat dilakukan dengan mudah tanpa membutuhkan media
penyimpanan data eksternal, seperti CD atau flash disk.
Pada motherboard
keluaran lama, LAN card harus dibeli secara terpisah dan dipasang pada slot
PCI. Namun pada motherbord tipe baru, LAN card telah terpasang secara onboard
M. Modem Internal
 |
| Gambar 23 Modem Internal |
N. Monitor
Monitor
adalah piranti komputer yang digunakan sebagai tampilan yang menunjukan hasil
kerja sebuah komputer. Monitor merupakan sebuah layar yang memiliki ukuran
seperti televisi, yang diukur berdasarkan panjang diagonal layarnya. Ketajaman
sebuah monitor dapat diukur dari tingkat resolusinya.
Beberapa tipe monitor
sebagai berikut :- Monitor CRT
 |
| Gambar 24 Monitor bagian belakang |
 |
| Gambar 25 Monitor bagian depan |
Monitor CRT (Cathode ray tube / tabung sinar katoda) adalah monitor yang terbuat dari tabung hampa, sama halnya dengan monitor televisi. Monitor CRT memiliki ukuran yang lebih besar dibandingkan dengan monitor LCD. Monitor CRT banyak digunakan pada komputer-komputer generasi awal. Monitor CRT ditemukan oleh Karl Ferdinand Braun.
- Monitor LCD
 |
| Gambar 26 Monitor LCD |
Monitor LCD (Liquid crytal display atau krital cair) adalah suatu jenis media tampilan yang menggunakan kristal cair sebagai penampilan utama. LCD dapat menampilkan gambar lebih baik dari pada monitor CRT, dengan tingkat resolusi yang tinggi. LCD memiliki desain yang tipis dan ringan, tetapi harganya jauh lebih mahal dibanding dengan monitor CRT. LCD sangat rawan mengalami kerusakan, sehingga haurs digunakan dengan hati-hati dan dirawat dengan baik.
- Monitor LED
Monitor LED (Light Emitting Diode) memiliki teknologi yang sama dengan LCD dengan pengembangan lebih lanjut dari LCD yang memiliki efek display peningkatkan pada warna yang ditampilkan yaitu lebih banyak variasi warnanya. Perbedaan secara fisik pada LED komputer umumnya terletak pada bentuknya yang lebih ramping/ tipis. Pada beberapa tipe LED memiliki fungsi dan fitur yang lebih lengkap dibandingkan LCD, seperti kemampuan digital touch screen, Digital TV internet, Digital TV tuner. Sedangkan perbedaan secara umum antara LED dan LCD hanya terletak pada sistem pencahayaannya yang menggunakan teknologi LED backlight. Berbeda dengan LCD yang menggunakan CCFL Backlight (Cold Cathode Fluorescent Lamp) dalam bahasa Indonesian “lampu neon berjenis fluorescent”, monitor LED mampu menghemat konsumsi listrik hingga 50-70% dibandingkan dengan LCD dengan kemampuan menghasilkan gambar yang sangat tajam.
 |
| Gambar 27 Monitor LED |
- Monitor Plasma
Monitor plasma adalah layar datar emisif yang cahaya tampilannya dihasilkan oleh phosphor yang tereksitasi oleh sebuah pelepasan muatan plasma. Sedangkan gas yang dilepaskan tidak mengandung merkuri (berlawanan dengan AMLCD; sebuah campuran gas mulia (neon dan xenon). Teknologi TV Plasma menggunakan crystal Plasma sebagai penghasil gambar sehingga cukup menguras konsumsi listrik. Keunggulan TV Plasma adalah kemampuan untuk menghasilkan kontras warna dan gambar yang sangat detil dan tajam. Selain TV Plasma masih terdapat TV yang menggunakan teknologi 3D yang memerlukan kacamata khusus untuk menikmati gambarnya. Penjelasan mengenai TV 3D ini akan ditulis
 |
| Gambar 28 Monitor Plasma |
Mouse
merupakan hardware termasuk dalam unit input. Mouse juga berfungsi untuk
memasukan data ke dalam komputer dan berbentuk seekor tikus. Mouse pertama kali
dibuat pada tahun 1963 oleh Douglas Engelbart dari bahan kayu dan memiliki 1
tombol.
Beberapa tipe mouse
sebagai berikut :- Mouse Track Ball
 |
| Gambar 29 Mouse Track Ball |
- Mouse Optick
.jpg) |
| Gambar 30 Mouse Optick |
- Mouse Wireless
 |
| Gambar 31 Mouse Wireless |
